DKT COMEGA multimedia antennekontakter
DKT Comega multimedia antennekontakter av xx-C type
er en helt ny serie tilpasset for enkel istallasjon med meget
god strekkavlastning på kabel.
Kontaktene leveres som komplette løsninger med dekklokk
og sokkel i hvit utførelse.
Kontaktene finnes i forskjellige utførelser med og uten diplexfilter.
Modellene med diplexfilter gir en vesentlig lavere demping i retur.
Typisk 0.8 dB. Standard versjonene har lik demping forover og i
retur.
Standard versjoner leveres i 4, 7, 10, 13 og 16 utgaver.
Diplex versjoner leveres i 4 og 10 dB utgaver.
4 og 7 dB kontaktene er terminerte - dvs. at utgang er innvendig
terminert slik at bruk av endemotstand ikke trengs.
De skal defor kun benyttes i stjernefordelinger.

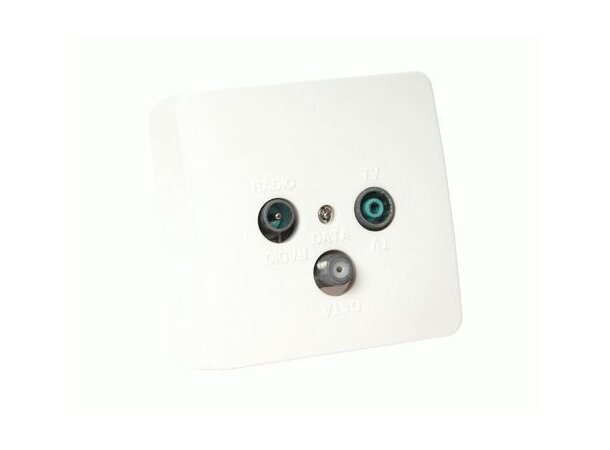

MM10-65X-C er en kontakt av standard multimedia type med
gjennomgang.
DATA
Frekvensområde forover 5-1000MHz
Demping forover: 10 dB
Demping retur: 10 dB
Isolasjon Data/TV (5-65 MHz): >55 dB
Isolasjon Data/TV (118-1000 MHz): >22 dB
Refleksjonsdemping EN50083-4*, Cat. B
Tilkobling, F type
TV
Frekvensområde, 118-1000 MHz
Tilkoblingsdemping, 10 dB
Refleksjonsdemping EN50083-4*, Cat. C
Isolasjon TV-ut 25 dB
Tilkobling, IEC han
FM
Frekvensområde, 87,5-108 MHz
Tilkoblingsdemping, 10 dB
Tilkobling, IEC hun
Inn-ut
Frekvensområde 5-1000 MHz
Gjennomgangsdemping 2,5 dB
Refleksjonsdemping EN50083-4*, Cat. B
