DKT COMEGA multimedia antennekontakter
DKT Comega multimedia antennekontakter av xX-C type
er en helt ny serie tilpasset for enkel istallasjon med meget
god strekkavlastning på kabel.
Kontaktene leveres som komplette løsninger med dekklokk
og sokkel i hvit utførelse.
Kontaktene finnes i forskjellige utførelser med og uten diplexfilter.
Modellene med diplexfilter gir en vesentlig lavere demping i retur.
Typisk 0.8 dB. Standard versjonene har lik demping forover og i
retur.
Standard versjoner leveres i 4, 7, 8, 10, 13 og 16 utgaver.
Diplex versjoner leveres i 4 og 10 dB utgaver.
4 og 7 dB kontaktene er terminerte - dvs. at utgang er innvendig
terminert slik at bruk av endemotstand ikke trengs.
De kan defor kun benyttes i stjernefordelinger.

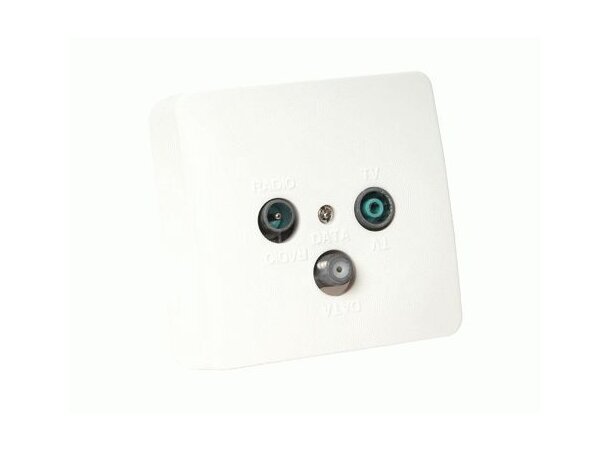

MM08-65SX-C er en kontakt av standard multimedia type med
gjennomgang.
DATA
Demping 5-1000 MHz: 8 dB
5-65 MHz: 8 dB
Isolasjon
Data/ut, 5-470 MHz: >25 dB
470-1000 MHz: >20 dB
Data/TV, 5-65 MHz: >50 dB
118-1000 MHz: >22 dB
Data/FM, 5-65 MHz: >50 dB
118-1000 MHz: >33 dB
Refleksjonsdemping EN50083-4*, Cat. B
F hun
TV
Demping 118-1000 MHz: 8 dB
5-65 MHz: >60 dB
Isolasjon
TV/ut 5-65 MHz: >50 dB
118-1000 MHz: >20 dB
TV/FM 5-1000 MHz: >20 dB
Refleksjonsdemping EN50083-4*, Cat. B
IEC han
FM
Demping 87,5-108 MHz: 8 dB
Isolasjon
FM/ut 5-65 MHz: >45 dB
FM/ut 118-1000 MHz: >28 dB
Refleksjonsdemping EN50083-4*, Cat. B
IEC hun
Inn-ut
Demping 5-1000 MHz: 3,5 dB
Refleksjonsdemping EN50083-4*, Cat. B
