AFL | UHD
Art. nr. A4UD24BPAX-01AK

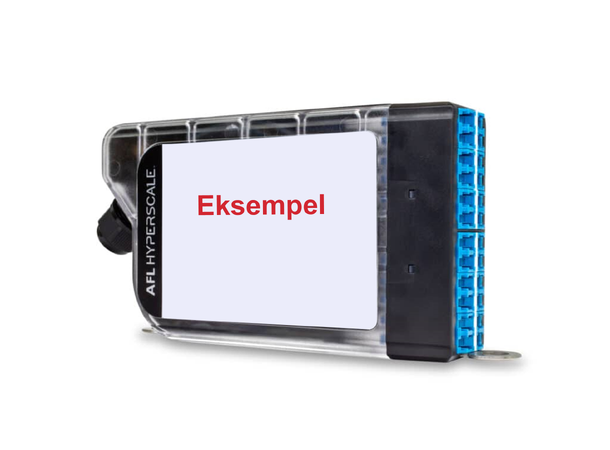

AFL UHD skjøtekassett, 24, fiber, OM4 LC Easy-Strip, fibehale
Egenskaper for skjøtekassetter i UHD serien (ultra-høy tetthet | Ultra High Denisity) fra AFL:
UHD -serien kan benyttes i nettverksinstallasjoner fra 10, 100, 400Gb eller helt opp til 1,2Tb installasjoner
- Fiberhale innvendig i kassett klar til skøting
- Kompatibel med 1 & 2 U/HE paneler
- Enkelt å oppgradere ved endringer i nettverksstruktur eller fremtidig ekspansjon.
- Maksimalt tap per konnektor (insertion loss) - 0,35dB
- Snitt tap per konnektor (average insertion loss) - 0,10dB
- MPO standard sliping APC
Forklaring og informasjon om fiber - MPO - kassetter:
Polaritet
Topp - bunn spor beskriver "tappen" på MPO konnektoren, om den peker opp eller ned. Dermed avgjørende for nummerering av fiber i forhold til polaritet.
Det finnes flere typer polaritet for MPO fiber.
- A – polaritet | ofte kalt rett-kabel, har en nøytral polaritet, fiber bytter ikke plass på hver konnektor-side, topp-bunn spor.
- B – polaritet | der hvor man går fra kassett/panel til utstyr hvor polaritet er reversert/krysset (1-12 | 2-11 per fiber ende), topp-topp spor.
- C – polaritet | hvor fiberpolaritet er byttet/krysset parvis ( 1-2 - 2-1 | 3-4 etc.) Fiberparene skal opprettholde polaritet der man benytter f.eks. fiberkassetter, topp-bunn spor.
|
|
|
Polaritet A | Polaritet B | Polaritet C |
Ut fra illustrasjonen over kan man se de 3 ulike polaritetene med utgangspunkt i MPO kabel konnektert.
Merk! Hvit prikk som indikerer hvilken side man starter å telle. Key-up og Key-down angir sporet på konnektoren.
Base - 8 & 12:
Base-12 og Base-24 er den meste effektive investeringen ser man på utnyttelsen av antall fiber i ett nettverk/stamnett eller også kalt backbone for topologien man har planlagt. For å planlegge videre for fremtiden og spesielt med tanke på grensesnittet mot SR4 transivere, bør man tenke nøye gjennom å benytte nettopp Base-8. Dette for fremtidig å benytte transivere - SFP'er. Det er fremdeles ingen standardtype SFP'er for grensesnitt Base-12, der er Base-8 alene om å plugge direkte til SR4 transivere. En annen ting å ha i bakhodet for Base-8 er type fan-out kabel med SFP i én ende og 4 LC duplex i andre enden.
Det lureste er å lage en god topologi-plan for fremtiden.
Preterm:
Ferdig terminert kabel (MicroCable) med kassett-til-kassett, kassett-til-fan-out eller kassett-til-kabel-ende.
