Oversikt:
High Power PoE for Public Service PoE Applications

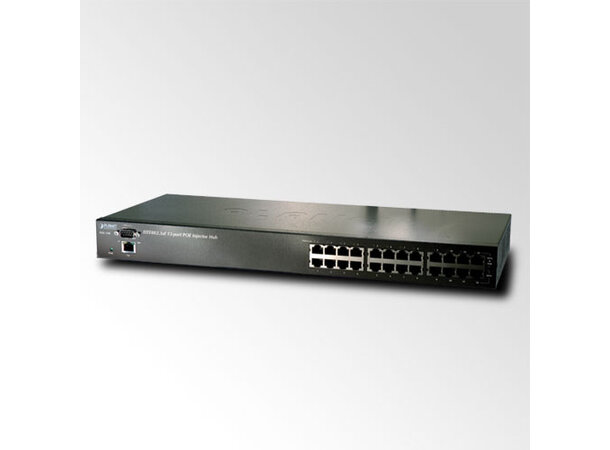

PLANET HPOE-2400G, neste generasjons 24-Port Gigabit IEEE 802.3at High Power PoE Web administrasjon injektor Hub, har både IEEE 802.3af og High Power IEEE 802.3at Power over Ethernet (PoE) som kombinerer opptil 30 watt utgangseffekt og data per port over en CAT 5E / 6 Ethernet-kabel. Den er utformet spesielt for å tilfredsstille den økende etterspørselen av høyere strøm forbruk nettverk PD (drevne enheter) som PTZ (Pan, tilt og zoom) / Speed ??Dome nettverkskameraer, multi-kanal (802.11a/b/g/n) trådløs LAN tilgangspunkter og andre nettverksenheter ved å gi dobbelt mengde PoE strøm enn konvensjonelle 802.3af PoE PSE.
IEEE 802.3at PoE Pre-Standard Overensstemmelse
Til i dag, har IEEE 802.3af Power over Ethernet Standard blitt populært ennå den PoE etterspørselen fortsatt vokser for å øke nett-drevne applikasjoner. Med mange kritiske applikasjoner øker, synes etterspørselen av høyere makt. Derfor er IEEE 802.3at Power over Ethernet pre-standard definert til å tillate leveranser av maksimal opptil 30 watt inngangseffekt til per PoE enhet. IEEE 802.3at PoE pre-standard er en ideell løsning for å oppfylle de høye strømforbruk direkte via RJ-45 port grensesnitt. Kompatibel med IEEE 802.3at, besitter HPOE-2400G sterkere strøm kapasitet enn den eksisterende 802.3af PoE PSE.
Specification
Model HPOE-2400G
Hardware
Interface “Data” Input Ports: 24 x RJ-45
“Data+Power” Output Ports: 24 x RJ-45
Management Port: 1 x RJ-45; 10/100Base-TX, auto-negotiation, auto-MDI / MDIX
Data Rate 10/100/1000Mbps
LED System: SYS Power x 1 (Green)
Management Port x2: 10/100 (Green / Orange)
(Green / Orange)
Per PoE Port: PoE in use x 1 (Green)
PoE1 Fail x 1
PoE2 Fail x 1
FAN1 Fail x 1
FAN2 Fail x 1
Network Cable 10Base-T: 4-Pair UTP Cat. 5 up to 100m (328ft)
100Base-TX: 4-Pair UTP Cat. 5 up to 100m (328ft)
1000Base-T: 4-Pair UTP Cat. 5e, 6, up to 100m (328ft)
EIA/TIA- 568 100-ohm STP (100m)
Dimension (W x D x H) 440 x 300 x 44 mm (1U height)
Weight 5.08kg
Power Requirement 100-240V AC, 50/60 Hz
Power Consumption 490 Watts max.
Cooling Fan x 3
Power over Ethernet
PoE Power supply Type Mid-Span
PoE Power Output Per Port DC 52V 30.8 / 15.4 Watts
Power Pin Assignment 4/5(-), 7/8(+)
PoE Power Budget 460 Watts
Number of 802.3af PD Class 0, 1, 2, 3 can be powered 24
Number of 802.3at PD Class 1, 2, 3 can be powered 24
Number of 802.3at PD Class 0, 4 can be powered 14
Management
Management Interface Web, PLANET Smart Discovery Lite
PoE Management Power Limit by Consumption, Classification and Total Limit
PoE Admin Mode
Per port Power Schedule
Per port Power Enable / Disable
Power Feeding Priority
Over Temperature Protection
Temperature Threshold
PoE Power Budget Usage Threshold
Current per port usage and status
Total power consumption
Management Feature System / Management functions setup
Web firmware upgrade
SNMP Trap for alarm notification of events
Standards Conformance
Standards Compliance IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3ab 1000Base-T Gigabit Ethernet
IEEE 802.3at Power over Ethernet (Pre-standard)
IEEE 802.3af Power over Ethernet
RFC 768: UDP
RFC 791: IP
RFC 2068 HTTP
RFC 1157: SNMPv1
RFC 1902: SNMPv2c
RFC 5424: Syslog
Regulation Compliance FCC Part 15 Class A, CE
Environment
Operating Temperature 0 ~ 50 Degree C
Storage Temperature -10 ~ 70 Degree C
Humidity 5 ~ 95% (Non-condensing)
