Fiberoptisk ADSS-kabel
Alcadon har et bredt sortiment innen fiberoptisk ADSS-kabel (All Dielectric Self Supporting) i fra OFS Optics. Alle ADSS-kablene er designet etter den robuste standarden NESC HEAVY Loading Conditions . Standarden definerer hva kabelen skal tåle ift sig til angitte parametere (vind og islast). Alle fiberoptiske ADSS-kabler inneholder ikke metalliske bæreelementer. Dagens sortiment inneholder ADSS kabler med spennviddene 50 meter, 70 meter, 120 meter og 200 meter. I prosjekter med større spennvidder enn oppgitt, kan vi kontakte OFS Optics for å se etter spesialløsninger. Det eksisterer løsninger i dag på > 300m spennvidde.
ADSS-kabler krever robust festemateriell/kabeloppheng. Alcadon fører alle nødvendige mellomfester og endefester. Være seg spiralfeste eller kilefeste. Alle våre foreslåtte spiralfester/kilefester til de ulike ADSS-kablene er testet og godkjent hos vår produsent for festemateriell.
Zero Water Peak
Alle de fiberoptiske ADSS-kablene i fra OFS Optics har fiber med Zero Water Peak-teknologien (ZWP). Med Zero Water Peak-fiber muliggjør dette at hele bølgelengde-området kan benyttes (full spektrum bølgelengde 1260-1625nm). Det betyr også at mer trafikk kan overføres. Dette gjør den fiberoptiske kabelen i fra OFS ypperlig til bruk ved multipleksing. I tradisjonelle ADSS-kabler (med Low Water Peak-fiber), vil området til E-båndet skap problemer, og mindre trafikk kan overføres. Med Zero Water Peak-fiber i kabelen, vil man kunne eskalere trafikkmengden inn i fremtiden, og ha et fremtidsrettet nett. Sammenlignet med en G652D ADSS-kabel med Low Water Peak-fiber, kan samme kabel med Zero Water Peak-fiber levere opptil 50% mer anvendelig båndbredde.
Konstruksjon av ADSS-kabelen
OFS sine ADSS-kabler kommer i ulike typer konstruksjoner, avhengig av spennvidden mellom hvert festepunkt som trengs. Felles for alle ADSS-typene er en robust ytterkappe uten metalliske bæreelementer. Alle kablene vi henter inn til det norske markedet er produsert etter NESC HEAVY Loading Conditions. OFS Optics er en av få ADSS produsenter som oppgir hva ADSS-kabelen skal tåle av vind og islast (de fleste oppgir kun en strekk-kraft).

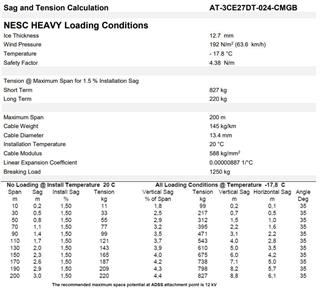

Bildet gir informasjon på yteevne/sig på ADSS G48 Long Span 200
Alle fiberne er produsert iht standarden ITU-T G.657 Class A1. G657.A1 er kompatibelt med G652D. Noe som løser utfordringene mht demping ved bøying av kabel, sammenlignet med standarden ITU-T G.652D. I produksjon og konstruksjon av kjernen til fiberen, brukes syntetisk silisiumdioksyd med høy renhet. Syntetisk silisiumdioksyd med høy renhet forhindrer evt sprekkdannelse i kjerne (core) og kappe (cladding) – med dette menes fiberen. Sprekkdannelse i kjerne (core) og kappe (cladding) kan skje ved bruk av kvarts (usyntetisk). All fiber i fra OFS har lik Mode Field Diameter (MFD) på 9,2 µm, slik at demping ved skjøt er minimalisert, selv om man bruker ulike typer kabler i fra OFS.
Trommelstørrelse på ADSS-kabler
De aller fleste tromlene med ADSS-kabel er på 2000m. På utvalgte typer vil vi også ha 4000m på trommelen på lager. Ved høyt fiberantall vil evt skjøting være både tidkrevende og kostbart, og spesiallengder kan bestilles. På enkelte ADSS-kabler kan vi bestille fra produsent til eksakt ønsket lengde på trommelen.
I de aller fleste tilfeller kan også 4000m med ADSS-kabel på trommelen bestilles i fra produsent. Med mindre diameter på ADSS fiberkabelen minsker også størrelsen på trommelen, noe som forenkler logistikken på arbeidsplassen. På enkelte kabeltyper kan større trommelstørrelser spesialbestilles.
Alcadon leverer også til ønsket lengde om prosjektet ikke krever en hel trommelstørrelse – tilpasset lengde. Kapptillegg og ekstra trommel tilkommer da som ekstra kostnad.
